ファナック11Mから0i-Fのラダーへ変換

こんにちは、安田です。

レトロフィットでNC制御装置を載せ替えるとなると、

いろいろ面倒なことがおきますね。



面倒というより、やらなければいけない事というか

やっておいた方が良いこと、というか。



例えば、ファナックの11Mなどを、0i-Fに換装しましょう。

という話になって、電気図面が無かったらどうしましょうか?



最悪の場合、ハード図面は、電線とかの接続先をたどっていけば

時間がかかっても、ほぼ全体像が見えてきます。

(ん~、やる人はあまりいないと思われますが)



制御ソフト(ラダー)の方はどうしますか? ってことで、

できれば参考情報として、現在のものがあると助かりますよね。

無かったら、I/Oの情報を考慮しながら、

機械の操作方法や、メッセージ表示の仕方にいたるまで

全部最初から作ることになります。



それでもいいのですが、

機械の使い勝手や、

過去からの運用・保守の経緯を考えると

極端に変化しない方が良いことも多いでしょう。



それじゃどうしましょうか?



はい!

そういうときは、11MのPMCカセットさえあれば

そこからラダーを読み出して、

簡易的に他のPMC機種(例えば0i-F)へ

コンバートすることが可能です。

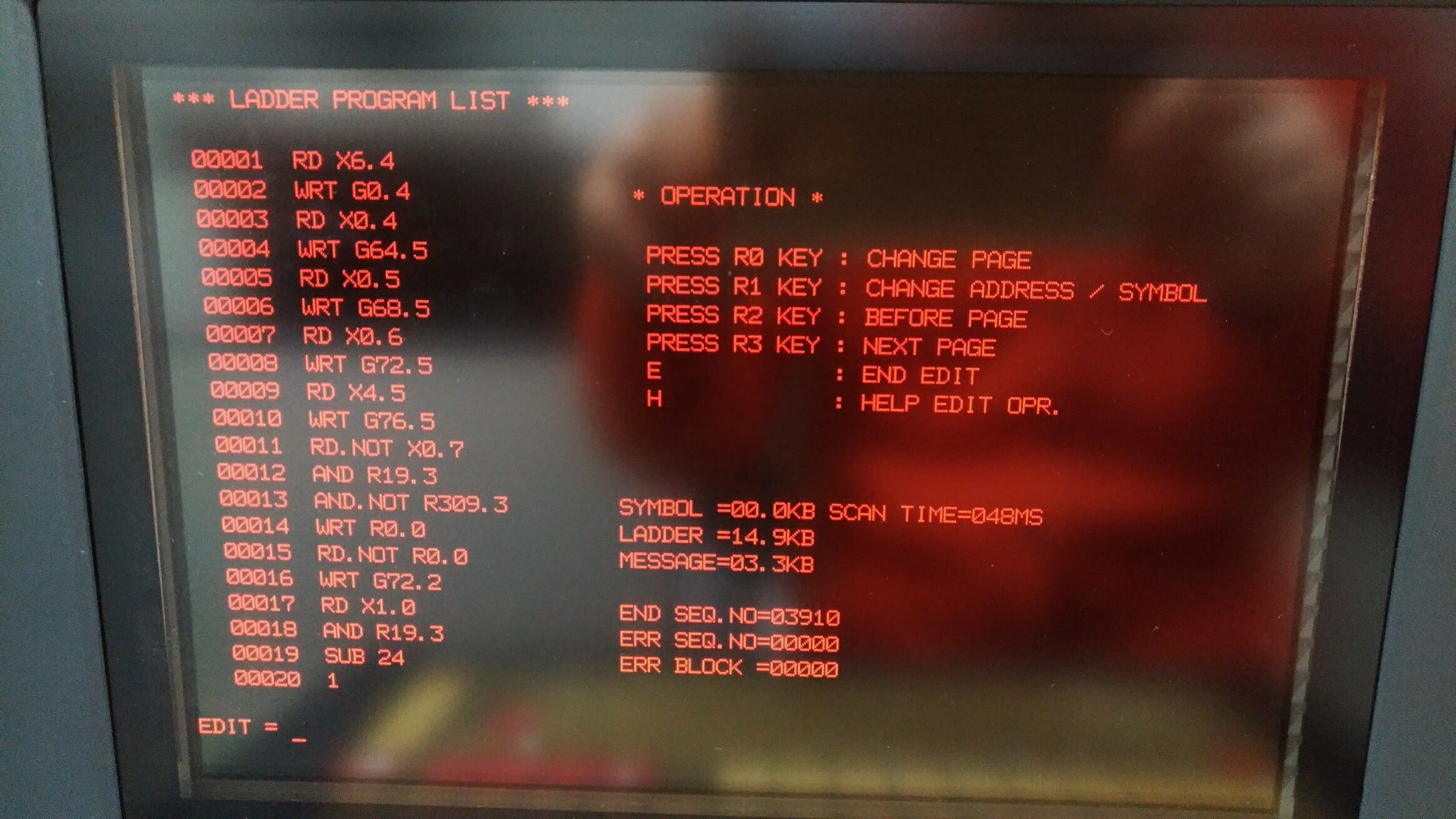

P-Gで11Mのラダー表示させるとこんな感じ↓↓↓ですが、

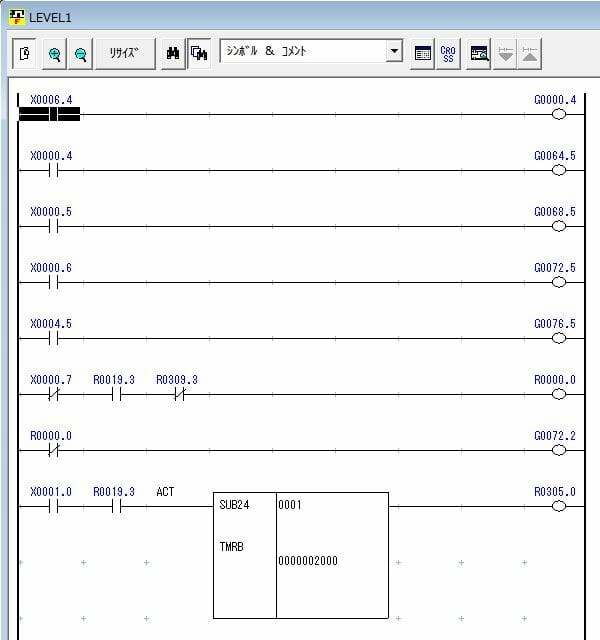

これを元に、Windowsパソコンで表示させるとこうなります↓↓↓



さらに、FANUC LADDER 3のソフトでラダー表示させるとこんな具合に↓↓↓



ここまでくれば、アドレスの検索や置換、

印刷などもスムーズにできるので

作業がかなり楽になると思います。



図面見ながら入力するのであれば、

このコンバージョンするやり方をオススメします!



・・・

今どき、こんな事をする人も、

どのくらい存在しているのかわかりませんが、

レトロフィットのお手伝いにはなるでしょう!
